产品名称：XGN系列箱型固定式金属封闭配电柜
产品类型：开关成套类
浏览次数：635次
产品简介： XNG2-12箱型固定式文流金属封闭配电柜是新开发和研制的高压成套开关设备。
关于产品购买、技术维护等服务，欢迎致电!
电话：0710－2572368
传真：0710－2760018
QQ：2427967001
电话：18271228725@139.COM
产品介绍
一、 概述
XNG2-12箱型固定式文流金属封闭配电柜是新开发和研制的高压成套开关设备。设备所用主要一次元件均属重新设计，与目前主要使用的手车式开关柜和GG-1A(F)型开关柜相比具有较高的绝缘水平和防护等级，内部不采用任何形式的相间和相对地隔板及绝缘气体;二次回路不采用二次插头（即不管设备在何种状态下，保护和控制回路是始终贯通的)。
XNG2-12箱型固定式文流金属封闭配电柜（简称：高压配电柜或高压柜），用于额定电压为3～12kV、三相交流50Hz，额定电路630～3150A的电力，系统中作为接受与分配电能之用，特别适用于频繁操作的场合，其母线系统为单母线、可派生处单母线带旁路和双母线系统。
本开柜符合国家标准GB3906《3-35kV交流金属封闭开关设备》及国际标准IEC298的要求，并且具有完善的防误操作功能。
本开关柜的主开关采用ZN28、VS1和VD4等系列一体化真空断路器，隔离开关采用GN30-12旋转式隔离开关、GN22-12大电流隔离开关和GN30-12旋转式大电流隔离开关系列产品。

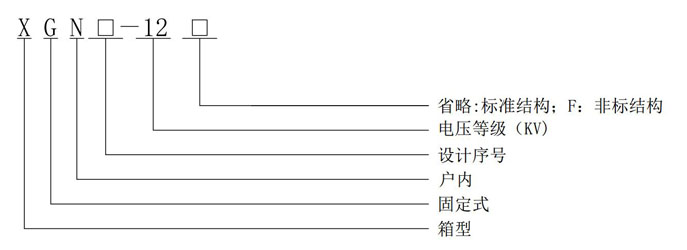

二、 高压柜型号及含义
三、高压柜使用环境条件
1.环境温度：上限+40℃、下限-10℃；
2.海拔高度不超过1000m（超过1000m时可与我公司技术部协商生产）；
3.相对湿度：日平均不大于95%，月平均值不大于90%；
4.地震烈度不超过8度；
5.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场合。
四、高压柜主要技术参数
|
序 号 |
项 目 |
单位 |
技 术 参 数 |
|
1 |
额定电压 |
kV |
3.6，7.2，12 |
|
2 |
额定电流 |
A |
630 |
1000 |
1250 |
2000 |
2500 |
3150 |
|
|
3 |
额定短路开断电流 |
kA |
20 |
31.5 |
40 |
|
|
4 |
额定短时耐受电流 |
kA |
20 |
31.5 |
40 |
|
|
5 |
额定峰值耐受电流 |
kA |
50 |
80 |
100 |
|
|
6 |
额定短路关合电流 |
kA |
50 |
80 |
100 |
|
|
7 |
额定短时耐受电流持续时间 |
s |
4 |
|
8 |
防护等级 |
|
IP2X |
|
9 |
母线系统 |
|
单母线 单母线带旁路 双母线 |
|
10 |
操作方式 |
|
电磁式、弹簧储能式 |
|
11 |
外形尺寸、宽×深×高 |
mm |
1100×1200×2650（1250A以下） |
|
12 |
重 量 |
kg |
1000 |
五、高压柜结构组成
（1）XGN2-12高压配电柜由主母线室、小母线室、端子室、开关室、开关室包括（上隔离开关、下隔离开关、上接地刀闸、下接地刀闸、电流互感器、零序互感器、避雷器、真空断路器）、机械闭锁、微机保护装置、保护连片、电流表、信号灯、转换开关、高压带电显示器、程序锁、照明灯、柜体等组成。
A、母线室 B、断路器室 C、继电器室
1、泄压装置 2、主母线 3、分支母线
4、母线套管 5、隔离开关 6、电流互感器 7 、隔离开关操作机构 8、联锁机构
9、电缆 10、氧化锌避雷器 11、接地母线
12、控制小母线 13、接地开关
14、接地开关操作机构
15、真空断路器 16、加热装置
17 、二次插头
（2）工作原理：储能 、合闸、分闸
根据原理图可知在保证正常开启前应先检查隔离刀闸是否已经合上，控制电源开关已合上，操作转换把手应打在正常工作位置，远方、就地转换开关打在就地位置，储能已经就绪，储能、分闸指示灯亮，微机保护器上无任何异常显示。
（3）储能工作原理
合上储能空断，将储能开关打在合的位置，储能电机得电动作带动凸轮机构转动到一定位置使位置开关WK动作，其常闭触点断开使储能电机失电停止运转，同时常开触点闭合使储能指示灯亮储能结束，为开车作准备。
（4）合闸（送电）原理
按合闸按钮或在开关柜上扳动分、合闸转换开关到合闸位置，合闸线圈HQ得电，线圈铁芯杆推动断路器机构动作，挂住机构，主回路接触器动触头动作，接触静触头给电机供电带动电机运转工作。同时断路器辅助触点DL常闭触点断开使合闸线圈HQ断电，防止该线圈因长时间得电烧毁，线圈失电后线圈铁芯杆在弹簧力的反作用下返回原位；辅助触点DL常闭触点断开，使分闸指示灯熄灭；微机上分位指示灯熄灭。分闸停车回路DL常开触点闭合为停车作准备，同时合闸指示灯亮，微机上合位指示灯亮，此时合闸完成。（合闸运行时电流表指针应有明显的指示，微机显示器上有电流显示，电机运行正常。）
（5）分闸（停电）原理
按分闸按钮或在开关柜上扳动转换开关到分闸位置，分闸线圈TQ得电，分闸线圈铁芯杆推动断路器机构杆动作，断路器主触头分断断开，电机失电停止运行。断路器辅助触点DL常开触点断开使分闸线圈TQ断电，防止线圈长期得电烧毁，线圈铁芯杆在弹簧力的反作用下恢复还原；合闸回路DL常闭触点闭合为下次开车作准备，同时合闸指示灯、微机上的合位指示灯熄灭，分闸指示灯亮，停车结束。
（6）如何判断断路器的分合闸位置
1、电流表有无指示；
2、微机保护器分、合位指示；
3、分、合闸信号指示灯；
4、断路器上分、合闸指示牌；
5、高压带电显示灯。
注意：不能单一判断确认开关位置
六、高压柜结构介绍
该配电柜主要分为三段，上段为主母线和母线侧隔离开关，中部为真空断路器。下部为线路侧隔离开关（选配）。正面上方为继电室，下方为端子室（对于继电器比较多的可在上方设计大型继电器室）。柜内装有检修用照明灯，其开关在端子门下。左侧操作板上安装有隔离开关的操动机及电气联锁，右侧下门与隔离开关的操动机构之间亦装有机械电气联锁。由上述联锁所组成的闭锁装置有五种防误操作功能。
1．防止带负荷分、合隔离开关
断路器与隔离开关操动机构上之间装有机械联锁。在隔离开关操动机构与断路器操动机构间有保证程序动作的机械闭锁。此机械联锁的作用是：
a．断路器处于合闸状态，隔离开关不能进行分、合闸操作。断路器处于分闸状态，隔离开关方可进行分、合闸操作。
b．必须将机械闭锁手柄转到分断闭锁位置才能分、合隔离开关，如断路器处合闸状态则机械闭锁手柄转到分断闭锁位置时会将断路器分闸，机械闭锁手柄处在分断闭锁位置时断路器不能合闸。
c．隔离开关分断后机械闭锁手柄才能转到检修位置，断路器均应能进行分、合闸操作试验。
2．防止误入带电间隔：
右侧下门与隔离开关的操动机构之间装有机械联锁。此机械联锁的作用是：
a．隔离开关处于工作、分断闭锁状态时，右侧下门不能开启。
b．机械闭锁手柄处在分断闭锁位置隔离开关分断后，机械闭锁手柄才能转到检修位置右侧下门才能开启。
c．右侧下门未关闭好，隔离开关合不上。
3．防止误分、误合断路器
断路器控制开关操作手柄采用红、绿翻牌，操作者得到指令后，由主回路线路模拟板对指令线路进行操作演示，然后从该线路上取下指令牌与柜上的断路器控制开关操作手柄上的指令牌对换后，才能操作控制开关，分、合断路器。
4．防止带电挂接地钱
柜右下门内装有接地装置，作为停电检修时挂接地线用。由于右下门装有电气联锁，只有当隔离开关分闸后，才能开启门挂接地线，故可防止带电挂接地线。
5．防止带接地线合闸
如果接地线不拆除，则右下门不能完全关闭，此时隔离开关无法关合，故可防止带接地线合闸。
七、高压配电柜使用说明
合闸程序如下：
a．关闭右侧上、中、下门，隔离开关操动机构上的机械闭锁解锁，将机械闭锁手柄转到分断闭锁位置合隔离开关，再将机械闭锁手柄转到工作位置，再按断路器合闸钮。
关合隔离开关。
a．断路器合闸时，应将模拟板上的指令牌与控制开关手柄上的指令牌对换后，再操作控制开关合闸。b．将机械闭锁手柄转到分断闭锁位置再分合隔离开关，如断路器处合闸状态则机械闭锁手柄转到分断闭锁位置时会将断路器分闸。
2．分闸程序如下：
a．将模拟板上的指令牌与控制开关手柄上的指令牌对换后，再操作控制开关断开断路器。
b．断路器分闸后将机械闭锁手柄转到分断闭锁位置再分隔离开关。
3．主母线或架空进线带电时，可不停电检修断路器。
首先，使断路器分闸，将母线侧及线路侧隔离开关全部断开，断路器便与带电线路完全隔离，然后开启上、中、下门进入断路器室检修断路器。（右侧下门上的高压带电显示装置的指示灯亮时不准开启此门）。
4．主回路不停电，检修辅助回路。
开关柜的继电器室，端子室在结构上已和主回路完全隔离，因此可以在主回路不停电的情况下，检修辅助回路。
5．紧急解锁
当主回路处于运行状态，由于机械闭锁失效影响操作时，需紧急解锁，只要用紧急解锁钥匙解锁即可，右侧上、中、下门便能自由开启。事故排除后应立即恢复原状。
八、高压配电柜安装
l．产品开箱等候安装时，应放置在清洁干燥的房间内。
2．安装步骤如下：
a．将开关柜固定在基础槽钢上，可用M12底脚螺钉，也可采用焊接。
b．开关柜间以M12螺栓连接。
c．安装主母线。安装前应检查接触面是否平整、清洁、无氧化，如需再次加工，则应注意接触面在加工过程中永远有中性凡士林油保护，以防生成氧化层，主母线及柜内各接点的螺栓在投入运行前均需将再紧一遍。
d．安装电缆。电缆固定在柜底角钢上，按相应规程后，将缆芯连接于电器出线端上，电缆根数超过两根时应加分线板。
e．柜体接地。将接地线接在端子室内侧接地螺栓上或当柜体焊接于基础槽钢时，将地线联接于基础槽钢上。
f．按断路器安装使用说明书对断路器进行调试工作。
g．传动系统试动作，要求准确无误。各转动部位均注以润滑油。
h．各继电器整定后，对整个辅助回路进行动作试验。
九、高压配电柜维护要点
1．母线及电器各接触点：
定期（约一年）检查各接触点，拧紧螺栓保持接触压力，并重新处理温升过高的接触点。
2．真空断路器
ZN28型断路器在最高工作电压下满容量分断次数在3O次内，不需要检修，运行中应当随时监视灭弧室。或定期检查真空管，工频耐压值降低便表明管内真空度已降低，不能继续使用，应当立即更换（对于不采用以上型号的断路器，应根据各自的技术条件进行定期检查）。
3．辅助回路
a．继电器经定期整定后不得任意开盖检修。
b．定期（约一年）拧紧各个接点螺钉。
4．传动机构
1）要经常保持操动机构传动系统的灵活准确。
2）转动部分定期加油。
3）定期（约一年）检查各处销钉有无松动现象，并更换已被剪切变形之销钉。
各个电器元件的检修还应遵守其安装使用说明书的规定
十、高压柜包装、运输、储存和启封
1． 包装必须满足坚固及在运输途中能够防雨的要求。
2． 包装的开关柜在运输和装卸时不得倒置、强烈振动和碰撞。
3． 开关柜在储存时，不得直接放在泥土的地面上，仓库应通风良好，仓库的湿度不宜过大，温度不宜过高
或过低，并能防止各种有害气体侵入，严禁与化学药品、酸碱及蓄电池等保存在同一仓库内。
4． 开关柜到达目的地后，应在室内干燥的场所开箱。
5． 小心取出开关柜后，检查开关柜的铭牌数据，产品合格证是否与订货单相符，并根据装箱清单检查文件、附件和备件有无遗漏。
6． 开关柜取出后用清洁的抹布擦净尘土。尤其是绝缘部件和绝缘子应擦干净，以免降低绝缘强度。
7． 清理后进行电器元件检查，检查电器元件各部分有无损伤，如无损伤方可进行安装。
十一、高压配电柜订货须知
订货时应注明下列内容：
1、主接线方案编号及母线系统图、排列图;
2、二次回路接线原理图、端子排列图.如无端子排列图时按制造厂规定;
3、配电柜内电元件的型号、规格、数量;
4、主母线，支主母线的材质、规格，否则按照制造厂规定供应;
5、配电柜使用在特殊环境条件，应在订货时提出;
6、需要附件、备件时，应提出其种类的数量。
