KYN28-12型金属铠装中置移开式开关柜

产品名称:KYN28-12型金属铠装中置移开式开关柜

产品类型:开关成套类

浏览次数:987次

产品简介:KYN28-12型金属铠装中置移开式高压配电柜是中置式组装结构,该产品设计起点高、技术含量高、可靠性高。适用与3.6~12KV三相交流50HZ电网,作为接受和分配电能护之用

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、产品介绍:KYN28-12型铠装移开式交流金属封闭开关中置柜

      KYN28-12型金属铠装中置移开式高压配电柜(简称:中置柜)是中置式组装结构,该产品设计起点高、技术含量高、可靠性高。适用与3.6~12KV三相交流50HZ电网,作为接受和分配电能。并对电路实行控制、监测和保护之用。

     KYN28-12型中置柜能满足GB3906、IEC298等标准要求,并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。开关柜既可配用ABB公司的VD4真空断路器,又可配用我国产的VS1真空断路器,实为一种性能优越的配电装置。

     KYN28-12型金属铠装中置移开式高压配电柜(俗称:高压配电柜)的设计和结构符合标准,由固定的柜体和手车两部份组成,为金属全封闭式,内部包括:手车开关室、母线室、隔离触头室、电缆室、低压室(低压室内包括:智能型控制保护单元、测量仪表、二次端子、辅助开关及小母线等)。手车开关室与隔离触头室、电缆室等之间用绝缘材料制成的隔板加以隔离,并在其上设有绝缘活门,其他各室之间均以接地的金属板隔开,防止故障穿越及蔓延。对每个装置要求留有适当的空间,便于进、出线电缆连接、扩展、固定件的维修及元件的调换。高压开关柜能在最大短路故障时安全运行,并能承受由此引起的电的、热的效应和机械压力,不应因此而产生变形及损伤。故障条件下,排泄气体和释放压力的通道不允许朝向操作人员。

     KYN28-12型金属铠装中置移开式高压配电柜的外壳和功能单元的隔板均采用敷铝锌钢板弯制成形,经专用夹具组装而成。不小于2mm厚的钢板外壳有很强的抗腐蚀和抗氧化作用, 型式完善而不变形的全封闭结构防护等级符合IEC 529。开关柜为空气绝缘,柜体在设计和制造上保证同类型手车的互换性,元件板、门、框架等柜体装配平滑嵌装,无波纹出现,提供必须的肋和支架减小撞击,避免出现未加工的毛边,角和边缘焊接处和接地处牢固、平滑、不允许出现裂缝接点和断纹。

符合标准:

GB3906-2006 《3~35kV交流金属封闭开关设备》

GB11022-89 《高压开关设备通用技术条件》

IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》

DL404-97 《户内交流高压开关柜订货技术条件》

KYN28-12高压中置柜技术指标

1.额定电压(KV) 3.6/7.2/12

2.工频耐受电压(KV) 42(1min)

3.冲击耐受电压(KV) 75

4.额定频率 50Hz

5.额定电流(A) 630~3150

6.额定热稳定电流(KA 4S) 16~50

7.额定动稳定电流(KA) 40~125

8.额定短路开断电流(KA) 16~50

9.额定短路关合电流(KA) 40~125

10.分合闸和辅助回路的额定电压(V)直流24,36,48,60,110,220,交流110,220

11.防护等级 IP4X



二、产品含义:
兆复安KYN28柜型号说明

三、使用环境条件:兆复安KYN28中置柜结构合理

(1)正常环境条件

1.周围空气温度 上限:+40℃、下限:-10℃。

2.海拔:不超过1000m。

3.相对环境温度:日平均不大于95%,月平均不大于90%。

4.地震:烈度不超过8度。

5.周围空气不受腐蚀性或可燃气体,水蒸气等明显污染。

6.无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足要求。

(2)KYN28-12高压中置柜特殊工作条件

在超过规定的正常的环境条件下使用时,由用户和制造厂协商。

四、主要特点:

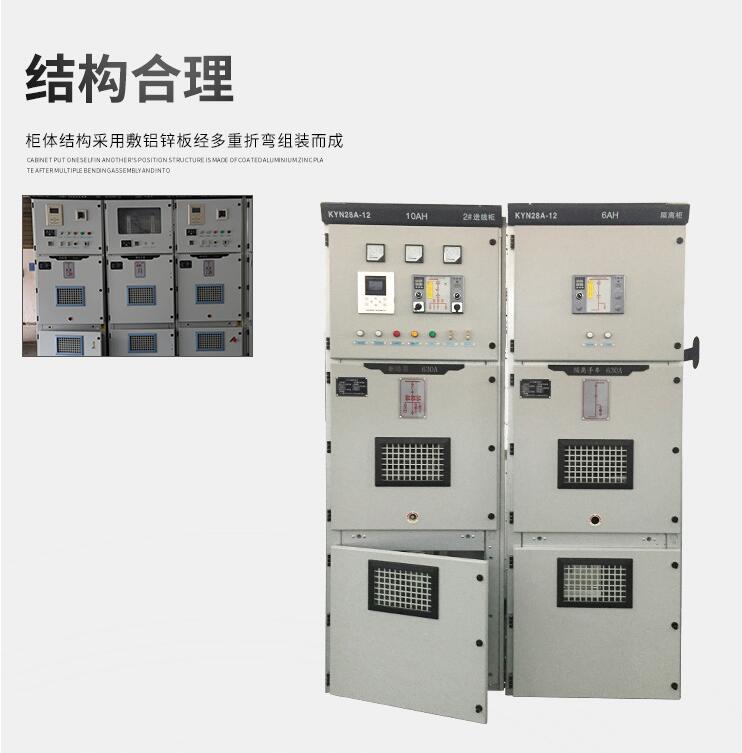

1) 柜体结构采用敷铝锌板经多重折弯组装而成;
2) 所有的操作均在柜门关闭状态下进行;
3) 防护等级高,可防止杂物和虫害侵入;
4) 简单有效的“五防”闭锁,防止误操作;
5) 可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器;
6) 更换断路器简单,手车互换性好;兆复安电气KYN28A-12铠装高压开关柜根据需求达配
7) 柜体可靠墙安装、柜前维护、减少占地面积;
8) 电缆室空间充裕、可连接多根电缆;
9) 快速接地开关用于接地和回路短路;

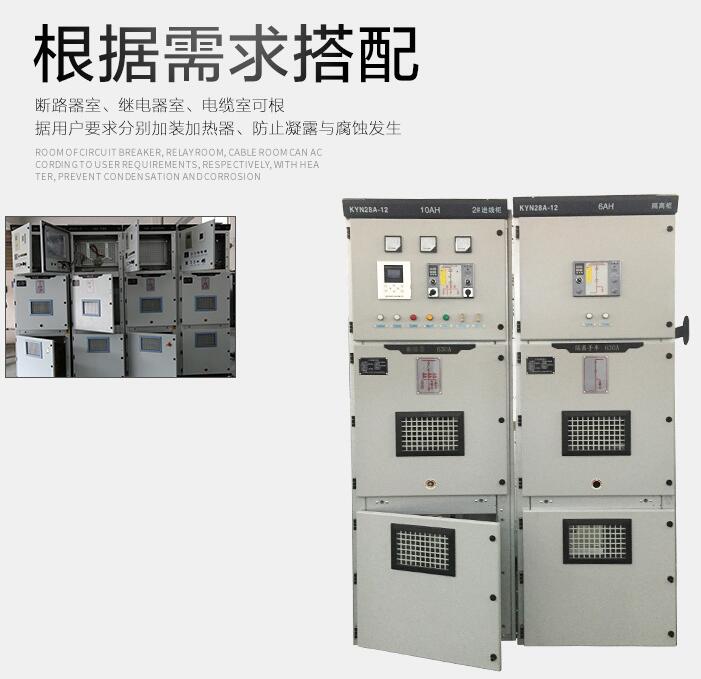

10) 断路器室、继电器室、电缆室可根据用户要求分别加装加热器,防止凝露与腐蚀发生;
11) 断路器室、电缆室可根据用户要求分别加装照明装置,以方便维护及检修。
五、主要技术参数

参数名称

单位

参数

额定电压

kV

3.6 7.2 12

额定电流

A

630 1250 1600 2000 2500 3150

额定频率

H Z

50

额定短时耐电流

kA

16 20 25 31.5 40

额定峰值耐受电流

kA

40 50 63 80 100

额定工频耐受电压

kV

42/1min

额定雷电冲击耐受电压 ( 峰值 )

kV

75

额定短路持续时间

S

4

防护等级



IP4X

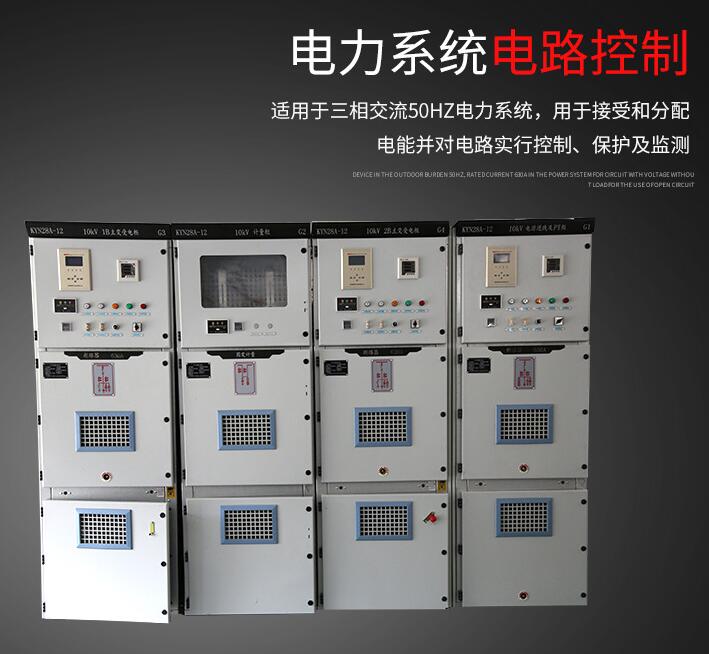

成品KYN28A-12高压开关柜高压电力电路控制

六、外形尺寸及重量

高度

2300(2200)

宽度

分支小母线额定电流达至1250A热稳定电流31.5KA

800

分支小母线额定电流1600A及以上

1000

深度

电缆进出线

1500

背后架空进出线

1660

重量

700-1200


、机构示意图及底板安装尺寸图
 KYN28柜机构示意图及底板安装尺寸图

KYN28-12高压中置柜结构介绍

KYN28-12高压中置柜整体是由柜体和中置式可抽出部件(即手车)两大部分组成。柜室分四个单独的隔室,外壳防护等级为IP4X,各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案,经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护,因此它可以背靠背组成双重排列和靠墙安装,提高开关设备的安全性、灵活性,减少了占地面积。

八、订货须知
1、主接线方案编号及单线系统图、排列图;
2、二次回路接线原理图,端子排列图,如端子无排列图时按制造厂规定;
3、开关柜内的电器元件的型号、规格、数量;
4、主母线、支母线的材质、规格,否则按制造厂规定供应;
5、开关柜使用在特殊环境条件,应在订货时提出;
6、需要附件、备件时应提出其种类和数量;
