如何选购高压成套开关柜？

作者：admin点击：516 次发布时间：2019-07-27 14:23:41

如何选购高压成套开关柜？

高压开关成套制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。一般而言主要分固定式和手车式两种，从结构上又可以分为开启式、半封闭式、封闭式；就使用环境而言又有户内、户外之分；就操作方式而言有电磁操作机构、弹簧操作机构和手动操作机构。兆复安成套KYN28开关柜

选用，要根据使用环境决定选用户内型还是户外型，根据开关柜数量的多少和对可靠性要求，确定使用固定式还是手车式开关柜。固定式开关柜价格便宜些，但灵活性不如手车式。对可靠性要求不过高，开关柜台数又较少的变电所，尽量选用固定式开关柜以降低投资。要结合高接线设计确定开关柜的一次方案，开关柜的一次方案可查阅相关电气手册。结合控制、计量、保护、信号等方面的要求，选择或自行设计二次接线。选定开关柜之后柜中主要部件要按使用条件(海拔高度、环境温度、相对温度、日照、风速、日温差等等)及短路情况进行校验。选定操作机构时，要结合变电所操作电源情况而定。
一般成套的高压开柜有进线柜、PT柜、馈线柜、计量柜，联络柜、所用变柜等，高压进线柜是一段母线的总柜，又称受电柜，是这段母线接受上级供电系统的连接点，是该段母线电源的输入端；PT柜是该段母线电压检测功能单元，为这段母线提供电压检测信号；馈线柜是母线为下一级配电系统输出端口，可以是下一级母线，可以是负载-电机，可以是电源转换设备-变压器，馈线柜因此又称出线柜；计量柜是为该段母线提供电能测量计费的功能单元；联络柜是两段母线相互连通的功能单元；所用变柜是为系统提供小容量降压配电功能。
湖北省兆复安电气自动化科技电气有限公司是一家集科工贸为一体的国家级高新技术企业，公司技术力量雄厚，汇聚了电机软启动、无功补偿、高低压成套、电气自动化、电子、计算机软件、机械等方面的高级专业技术人才。今天我们为大家讲解一下我们在选购高压成套开关柜时需要注意的事项：
1.高压开关柜型号、一次线路方案编号、变电所二次接线图及配用的操作机构
2.高压开关柜平面布置图

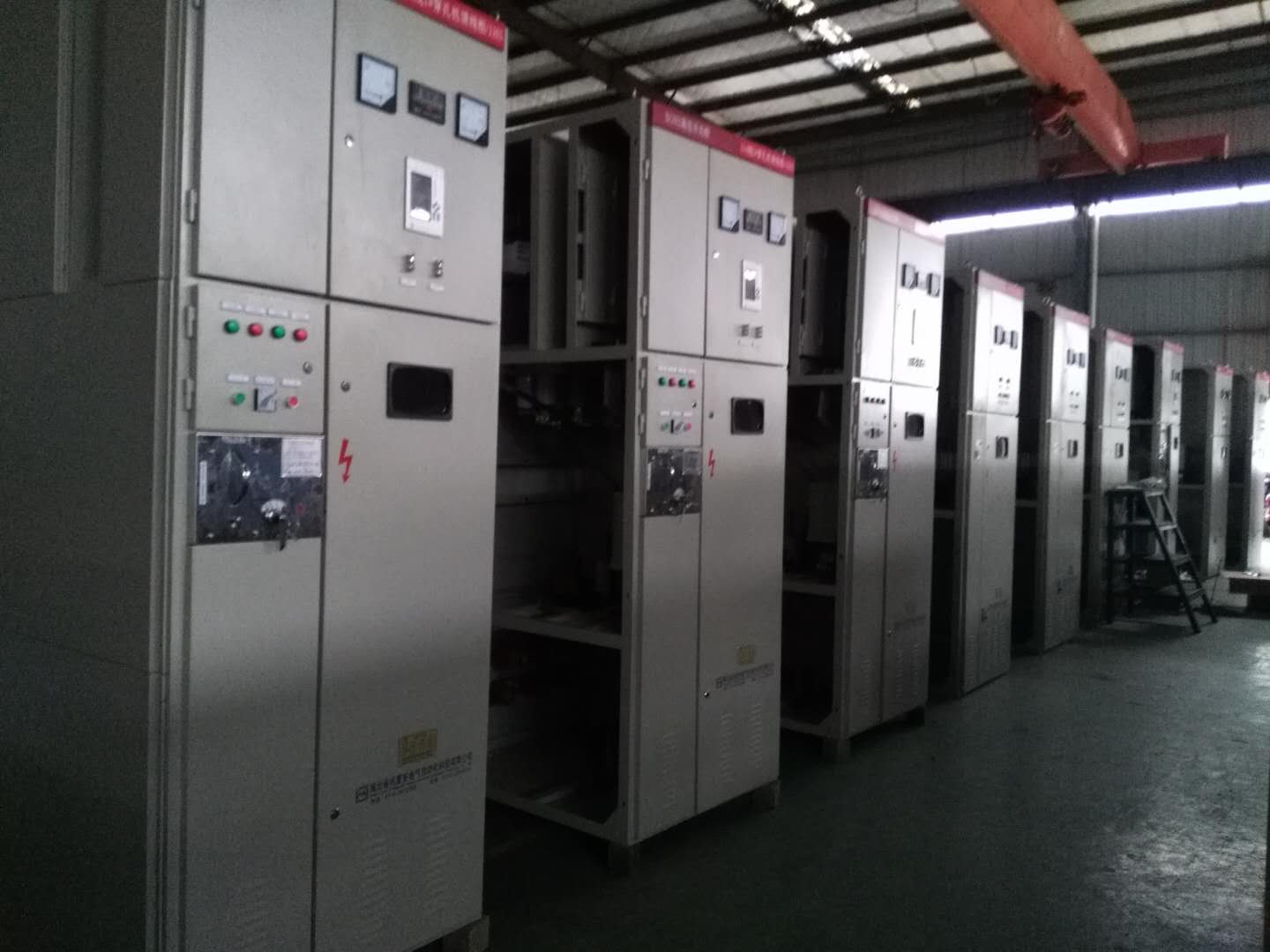

3.高压开关柜二次接线图和端子图；如选定二次接线标准图集中方案时，应注明方案号及控制回路电压兆复安成套XGN2开关柜

4.订货时要说明是否需要柜中的可变设备，并注明电流互感器的变比
5.如需要采用非标的一、二次线路方案或委托生产厂家设计，可同厂家协商
一般来说中的“五防”是指： 1.防止误合、误分断路器； 2.防止带负荷分、合隔离开关； 3.防止带电挂地线； 4.防止带地线合闸； 5.防止误入带电间隔。相信有了这些了解，客户在选购高压开关柜的时候就知道需要注意哪些地方，从而避免不必要的损失。湖北省兆复安电气自动化科技电气有限公司真诚欢迎广大客户前来选购！
