湖北电气带你了解低压开关柜的主要尺寸

作者:电气成套点击:发布时间:2021-05-21
兆复安电气是一家湖北电气公司,主营高、低压开关柜,有些客户对柜体的尺寸还不是很清楚,下面我们代大家了解低压开关柜的主要尺寸。低压开关柜
1.外形尺寸
低压开关柜的外形尺寸可根据国标GB 3047.1《面板、架和柜的基本尺寸系列》确定,
              表2-2开关柜外形尺寸系列         (单位:mm)
高(H) 深(D) 宽(W)
1800, 2000, 2200 600, 800, 1000, 1200* 600, 800, 1000, 1200

*仅用于重型柜
见表2-2。GB 3047.1对柜的外形尺寸的含义未作详细说明,但一般认为,柜的外形尺寸应包括覆板尺寸。表2-2所给尺寸的不足之处是缺少小尺寸系列。为了满足实际需要,柜的外形尺寸也可选用表2-3所列的补充数据。
                   表2-3补充后的开关柜外形尺寸系列     (单位:mm) (单位:mm)
(H) (D) 宽(W)
1200, 1400, 1600 400, 500, 600 600, (700), 800, (900), 1000
1800 600 , 800
2000, 2200 600, 800, 1000 600, (700), 800, (900), 1000, 1200


注:括号中的数据不推荐使用。
2.柜体尺寸
低压开关柜的骨架形式及尺寸是与柜内元件安装尺寸和柜的外形尺寸密切相关的。除了无触头控制装置和部分抽出式结构的装置外,骨架一般都只有一个安装平面。骨架形式一般设计成立式骨架。骨架过去多采用焊接,现在则多采用组装式,即用螺钉联接。兆复安GCK
骨架的宽度一般应比柜宽小100mm,必要时,也可以等于柜的宽度(覆板沉入安装)。 骨架上安装元件的有效宽度一般应比骨架的宽度小100mm,因两边要安装走线槽。骨架的高度与柜的结构细节有关,但柜内电器元件的有'效安装高度可以确定。按照IEC 439和GB 7251《低压成套开关设备和控制设备》的规定,接线座的安装位置应至少离地面200mm。另外,考虑到电器元件的喷弧、散热和维修,电器元件离柜顶高度一般不得小于100mm。因此,可认为骨架安装元件的有效高度应比柜的高度小300mm以上。

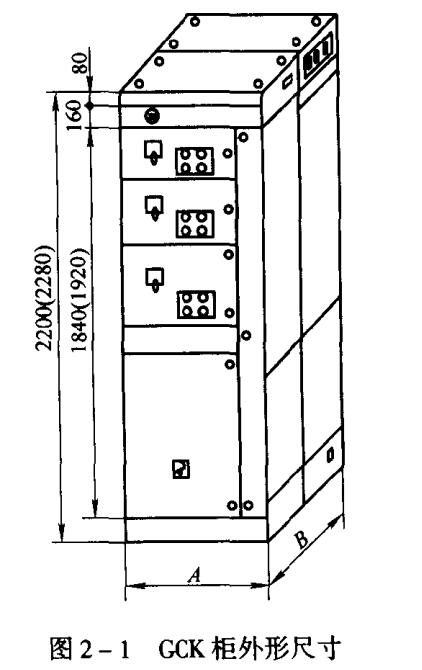

图2-1所示是GCK系列MCC柜(电动机控制中心)的外形及安装尺寸。图中的A、B分别是柜的宽度和深度。
3.柜门尺寸
柜门通常采用钢板弯制的门。门的手柄应位于柜的右边, 以便在门打开后,门后的元件不妨碍右手维修柜内元件。如果 是双扇门,则以左边门为主,手柄装在左门上;如左右两扇门不等宽,则左门应较宽一些。
为了在柜门上集中安装元件的方便,柜的前门最好是一扇。 对于后门,柜后的维修通道一般较窄。根据国标GBJ54《低压 配电装置及线路设计规范》规定:柜后通道最小可到1m,有困难时还可减小到0.8m。综合各种因素,柜的前门和后门宽度可按表2-4选取。
2-4开关柜柜门尺寸参考数据   (单位:mm) (单位:mm)
柜宽 600 700 800 900 1000 1200
前门 方案一 600 700 800 500 500 600
      400 500 600
方案二 600 700 800 700 800 800
      200 200 400
后门 600 700 400 500 500 600
    400 400 500 600


     以上只是低压开关柜的主要尺寸,当然一些非标的尺寸也可以根据特定的要求设计的,希望上面的知识对你有所帮助!
