MSP系列液阻柜活动铜极板

产品名称:MSP系列液阻柜活动铜极板

产品类型:电气配件

浏览次数:2310次

产品简介:MSP系列液阻柜活动铜极板是液阻柜重要组成部分之一,极板分上下两部分,上部分称为“动极板”,下部分称为“定极板”。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述

MSP系列液态软起动柜极板是液态软起动柜水电阻重要组成部分之一,极板分上下两部分,上部分称为“动极板,下部分称为“定极板。

      液阻柜是采用液阻粉的水溶液作为特殊电阻,串入电机回路中,通过改变水箱中两极板的距离改变电阻的阻值。在主电机起动前,液体电阻自动投入,主电机起动时,动极板在一小功率伺服电机的带动下缓慢移动,改变两极板之间的距离,使串入回路的液体电阻由大到小变化,电机转速升高,当液体电阻的阻值变化为小时,电机转速已达额定转速,将液体电阻短接,完成起动过程,转入运行状态。主电机停机时,伺服电机带动动极板反向缓慢移动,复位使液体电阻由小到大变化,当液体电阻的阻值变大时,极板复位完毕,准备下一次起动。 主电机起动时,由于串入的电阻较大,限制了起动电流,同时增大了起动转矩,由于极板之间的距离不会产生突变,而其他条件不变的情况下,液体电阻的阻值与极板之间的距离近似线性关系,所以液体电阻的变化是平滑的,因而电流的变化也是平滑的。

       MSP系列液阻柜活动铜极板是液阻柜重要组成部分之一,极板分上下两部分,上部分称为“动极板”,下部分称为“定极板”。MSP系列液阻柜活动铜极板分为绕线液阻柜极板MSP-WLS、和高压液阻柜极板MSP-HLS,这两种极板结构都可应根据用户的设备定制!如果极板完全坏掉,无法测量,我公司也可以为你的宝贝量身定做!

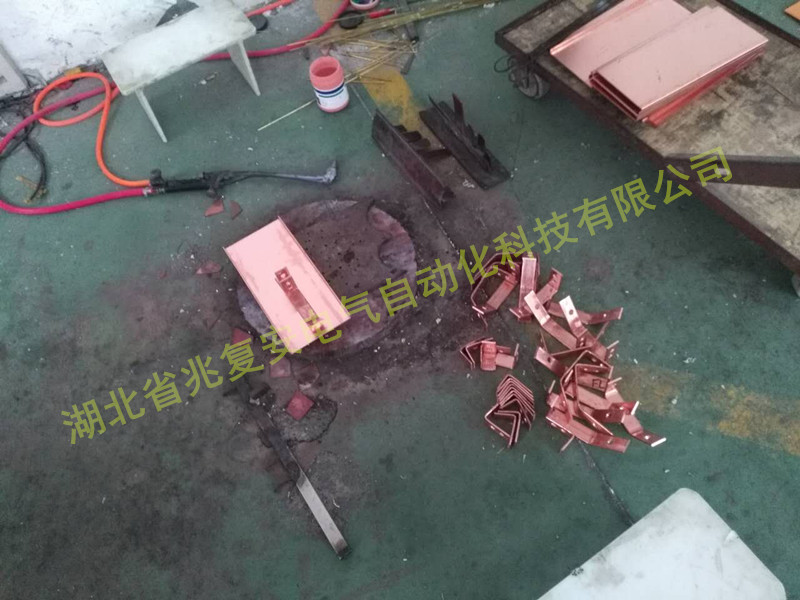

二、活动极板制作工艺

1、材料:动、定极板均采用紫铜板和紫铜排加工。
2、极板的制作使用的是气焊法(氧焊)。所用的设备:氧气钢瓶、乙炔钢瓶、减压器(氧气表)、焊炬。焊条选择,一般为2-3mm黄铜焊条。
3、下料加工
1)下料制作时严格按设计尺寸下料,按图纸要求保证公差。
2)紫铜板料厚:5mm时,必须打50-55度的焊接坡口;料厚<4mm则不需要。
3)对焊接工件整理、校平、打磨。板面应去除污物,无折裂现象。
4、 铜极板的焊接
4.1  焊矩点燃与关闭
点燃时先开氧气开关,后开乙炔,关闭时先关乙炔后关氧气。MSP系列液态软起动柜极板
4.2  焊接中出现回火故障时,应立即关掉乙炔,再关氧气,稍停一下,再打开氧气吹去焊矩内的碳质,再打开乙炔重新点火。
4.3  气焊火焰采用中性焰,一般要求氧气和乙炔比例为1:1.2 。
4.4  运条方法易采用由右向左运动的左焊法。
4.5  铜焊时允许使用硼砂。
4.6  在更换焊条或焊接因回火等原因而中断,形成接头,接头时应先用火焰将熔池周围加热,使原熔池充分熔化后再加入熔丝以得到质量好、组织致密的接头。
4.7  收尾时应减小焊炬与工件间夹角,同时增加焊接速度和加大焊丝可防止供给量、熔池扩大,得到平滑的收尾。
4.8  极板焊接既要考虑牢固,还要讲究导电性能,因此,属主导电的部位应全焊。
5  液阻柜极板焊接要求和处理
1) 极板焊接牢固,无烧孔,无毛刺,无焊瘤。
2) 焊道均匀美观,无烧穿、虚焊、咬边等缺陷,焊接结构牢固,焊接处的铜截面大于电极板的导
电面积。
3) 极杆焊接应有足够的强度,安装后机械运动时不幌动、变形。
4) 板面和固定螺栓位置外作搪锡处理,翻砂铸造件应无气孔、沙眼。

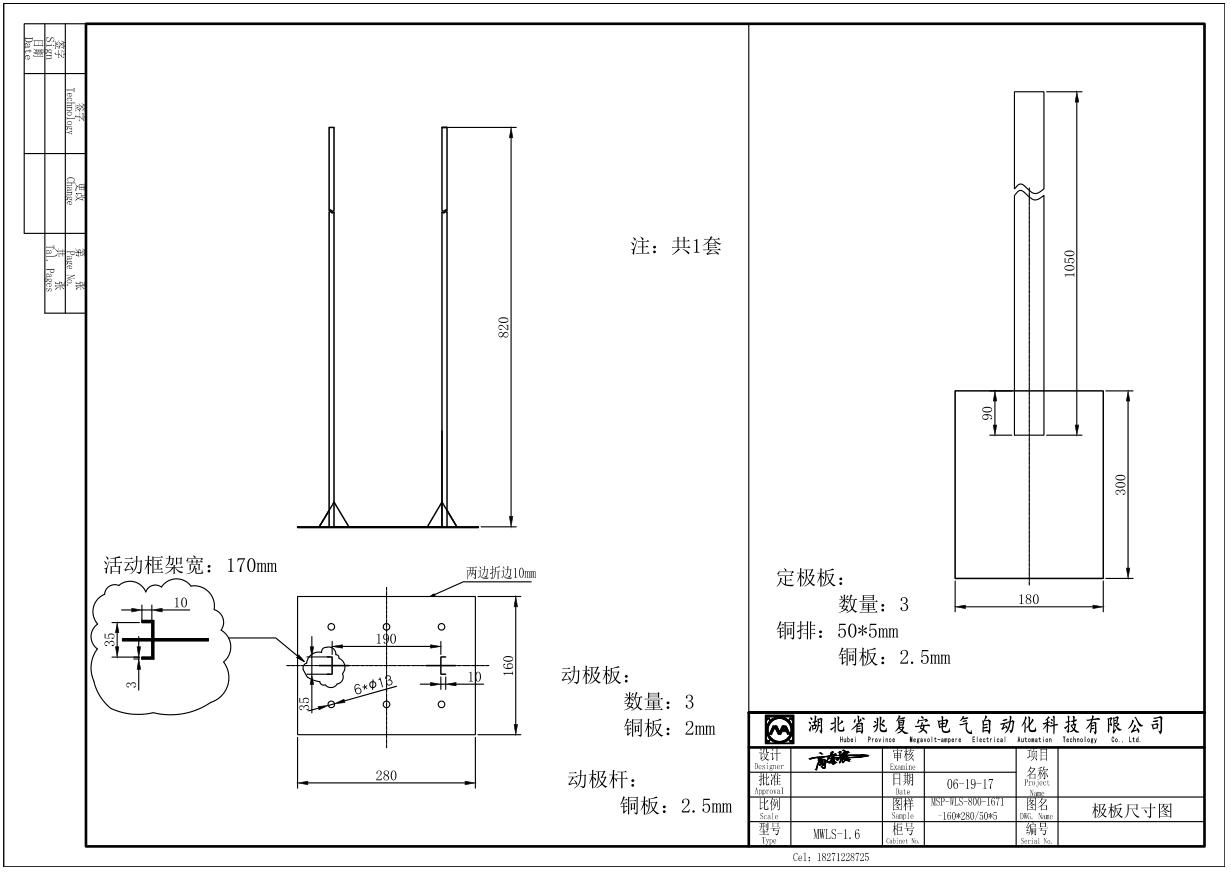

三、     极板 外形参考图

1、绕线液阻柜极板MSP-WLS
MSP系列绕线电机液态软起动柜极板图

2、高压液阻柜极板MSP-HLS
 MSP系列高压液态软起动柜极板图

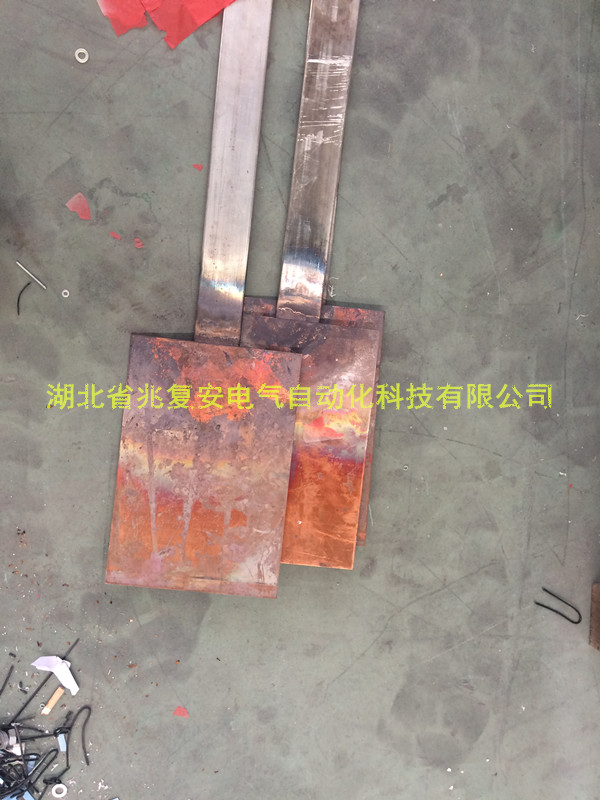

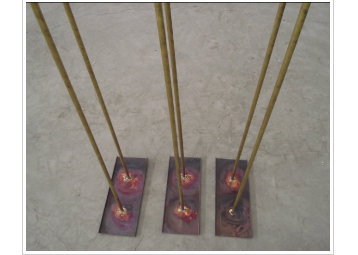

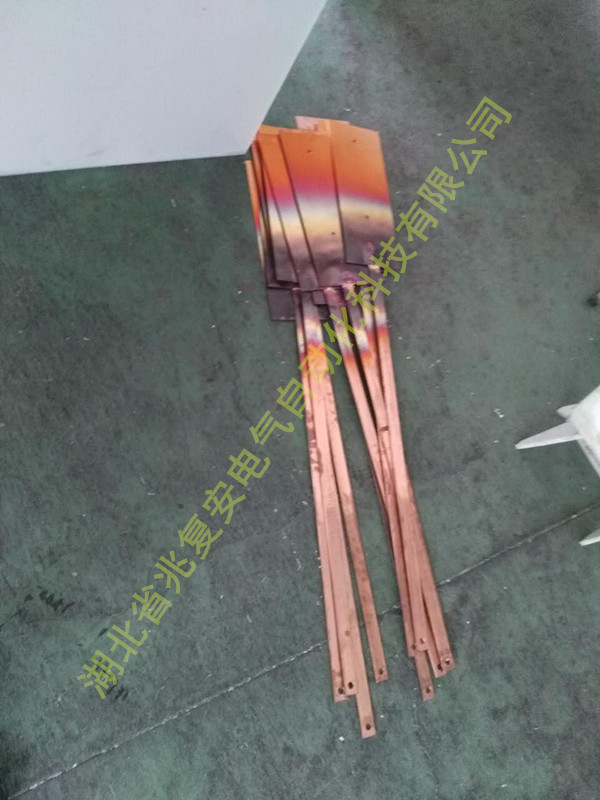

四、     液阻柜极板实物图

1、    绕线液阻柜极板MSP-WLS

MSP-WLS液态软起动柜动极板MSP-WLS液态软起动柜定极板
2、    高压液阻柜极板MSP-HLS

MSP-HLS液态软起动柜动极板MSP-HLS液态软起动柜定极板

五、     液阻柜极板订货须知

  1. 订货的时候多拍一些图片给我看,结构复杂我们可以派人现象测量绘图;

  2. 一些非专业厂家为了考虑成本有铝排或铁质材料焊接极板,这是觉得不允许的,铝排极板容易烧坏,铁质在电气规程中是不能作为导体材料的。

  3. 有些厂家极板未配绝缘套管,这是不行的,一定要配绝缘套管,否则起动过程中会产出拉弧现场。
