1． 概述
1．1 主要用途各适用范围
VS1（ZN63A）-12型户内交流真空断路器（以下简称断路器）是三相交流50HZ额定电压为12KV的户内开关设备，可供工矿企业、发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
断路器符合GB1984-2003《交流高压断路器》，JB/T3855-2008《3.6KV及以上高压交流真空断路器》，DL/T402-2007《高压交流真空断路器订货技术条件》标准要求，并符合IEC56（87出版物）的相关要求。
断路器采用操作机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用。

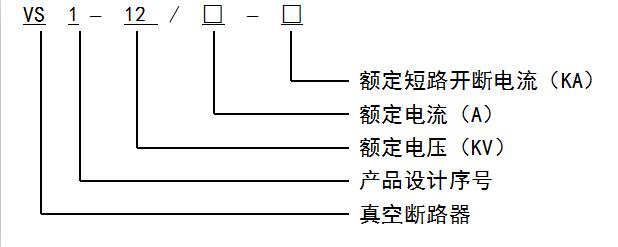

2． 型号名称及含义
3． 使用环境条件
3．1 正常使用条件
A、 环境温度不高于+40℃，不低于-15℃（允许在-30℃时储运）
B、 海拔高度不超过1000 m。
C、 相对湿度：日平均不大于95%，月平均不大于90%，饱合蒸汽压日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa。
D、 地震烈度不超过8度。
E、 没有火灾、爆炸危险、严重污秽、化学腐蚀以及剧烈震荡的场所。
3．2 特殊使用条件
A、海拔高度超过1000 m。
B、高湿度或有较大湿度突变的气候条件下伴有凝露危险的场所。
对于特殊使用条件，由制造厂与用户进行协商，并取得一致意见，提供专门设计与供货。
4．主要规格及技术参数
4．1主要规格及技术参数见表一
表一
|
序号 |
项目 |
单位 |
数值 |
||||
|
1 |
额定电压 |
KV |
12 |
||||
|
2 |
额定绝缘水平 |
额定雷击冲击耐受电压峰值 |
KV |
75 |
|||
|
1min工频耐压 |
KV |
42 |
|||||
|
3 |
额定短路开断电流 |
KA |
20 |
25 |
31.5 |
40 |
|
|
4 |
额定电流 |
A |
630 |
630 1250 |
1250 1600 |
||
|
5 |
额定热稳定电流（有效值） |
KA |
20 |
25 |
31.5 |
40 |
|
|
6 |
额定动稳定电流（峰值） |
KA |
63 |
80 |
100 |
||
|
7 |
额定短路关合电流（峰值） |
KA |
50 |
63 |
80 |
100 |
|
|
8 |
额定短路开断电流开断次数 |
次 |
50 |
||||
|
9 |
二次回路工频耐受电压（1min） |
V |
2000 |
||||
|
10 |
额定操作顺序 |
|
分-0.3S-合分-180S-合分 |
||||
|
11 |
额定热稳定时间 |
S |
4 |
||||
|
12 |
额定单个/背对背电容器组开断电流 |
A |
630/400 800/400(40KA) |
||||
|
13 |
机械寿命 |
次 |
30000 |
||||
4．2 断路器装配调整后机械特性参数见表二
表二
|
序号 |
项目 |
单位 |
数值 |
|
|
1 |
触头开距 |
mm |
9±1 |
|
|
2 |
接触行程 |
3.5±0.5 |
||
|
3 |
平均合闸速度(6mm～触头闭合) |
m/s |
0.6±0.2 |
|
|
4 |
平均分闸速度（触头闭合～6mm） |
1.1±0.2 |
||
|
5 |
分闸时间（额定电压） |
ms |
≤50 |
|
|
6 |
合闸时间（额定电压） |
≤100 |
||
|
7 |
触头合闸弹跳时间 |
ms |
≤2 |
≤3(40KA) |
|
8 |
三相分闸不同期性 |
≤2 |
||
|
9 |
动、静触头允许磨损累计厚度 |
mm |
3 |
|
|
10 |
主导电回路电阻 |
μΩ |
≤50(630A) ≤45(1250A) |
|
|
11 |
合闸触头接触压力 |
N |
2000±200(20KA) 2400±200(25KA) |
|
4．3 储能电机
断路器采用永磁式单相直流电动机，操作电压允许采用交、直流电源，其技术参数见表三
表三
|
型号 |
额定电压 |
额定输入功率 |
正常工作电压范围 |
额定电压下 |
|
ZYJ55-1 |
DC110 |
70 |
85%～110%额定电压 |
≤15 |
5．产品结构及特点
5．1 真空灭弧室
断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小、电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平低，开断能力强。
5．2 主体结构
VS1真空断路器主体结构采用操作机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减少粉尘在灭弧室表面的聚集，不仅可以防止真空灭弧室受外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。
断路器在合闸位置时主回路电流路径：（参见图7）
上出线座27经固定在灭弧室上的上支架26到真空灭弧室内部静触头，经动触头及其连接的导电夹、软连接，至下支架30到下出线座31。断路器出厂时各电流等级均装有防尘绝缘筒盖，在实际使用中，额定电流1250A及以下等级运行时可不必去除，额定电流1600A以上等级运行时必须去除。

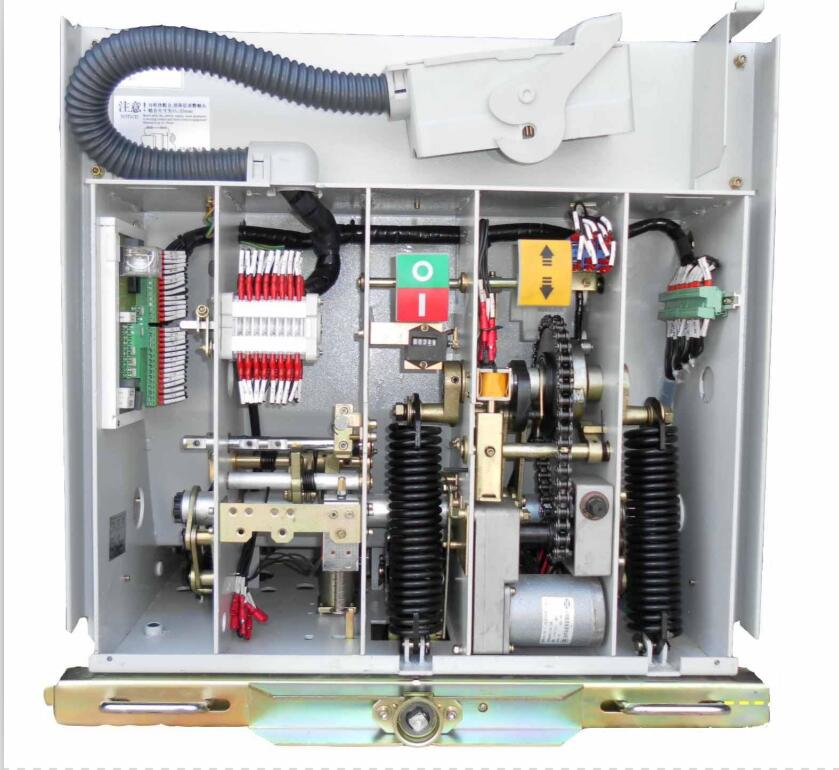

5．3 操作机构
操作机构为平面布置的弹簧操作机构，具有手动储能和电动储能，操作机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装配空间，其间分别装有操作机构的储能部分、传动部分、脱扣部分和缓冲部分。VS1真空断路器将灭弧室与操作机构前后布置组成统一整体，即采用整体型布置，这种结构设计，可使操作机构的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间传动环节，降低了能耗和噪声，使VS1断路器的操作性能更为可靠。VS1断路器既可装入手车式开关柜，也可装入固定式开关柜。
6．订货须知
用户在订货时应注明：
A． 断路器型号、名称及订货数量；
B． 断路器的额定电压、额定电流及额定短路开断电流；
C． 储能电机和分合闸线圈的额定操作电压；
D． 过流脱扣线圈的个数和脱扣电流值；
E． 备品备件的名称及数量；
F． 用户若有不明之处或有特殊要求请与制造厂家联系；
