PZ30系列模数化终端组合式配电箱

产品名称:PZ30系列模数化终端组合式配电箱

产品类型:开关成套类

浏览次数:2217次

产品简介:PZ30系列模数化终端组合式配电箱(简称:终端箱),符合GB7251.1及JB/T7121《模数化终端组合电器》等标准。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

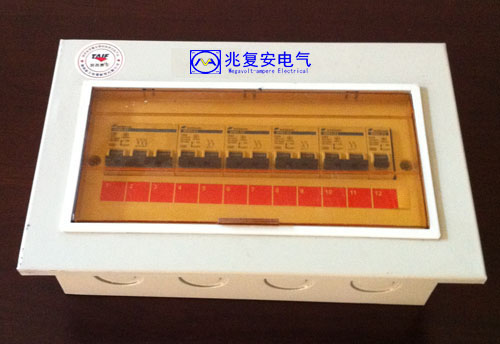

一、概述PZ型配电箱

PZ30系列模数化终端组合式配电箱(简称:终端箱),符合GB7251.1JB/T7121《模数化终端组合电器》等标准。配电箱采用钢塑结构的形式,箱体基座采用钢结构并镀覆,端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。配电箱既有塑料艺术美感,又有钢结构的坚固,透明罩使开关电器的工作状态一目了然。配电箱内的电器元件采用导轨安装,元件宽度均以18mm为模数。布置紧凑合理,安装,拆卸,维修均很方便。可根据用户需要配制小型断路器,构成美观,豪华,强度高,耐撞击的配电箱。

PZ30系列模数化终端组合式配电箱是一种安装终端电器的装置,它的主要特点是采用电器尺寸模数化、安装轨道化、外形艺术化、 使用安全化,在国内外已被广泛应用。

二、使用范围

PZ30系列模数化终端组合式配电箱适用于额定电压220V380V,负载总电流量不大于100A的单相三线或三相五线的末端电路中,作为对用电设备进行控制,对过载、短路过电压和漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口 机场、医院、影剧院、大型商业网点和工矿企业等。

三、型号说明

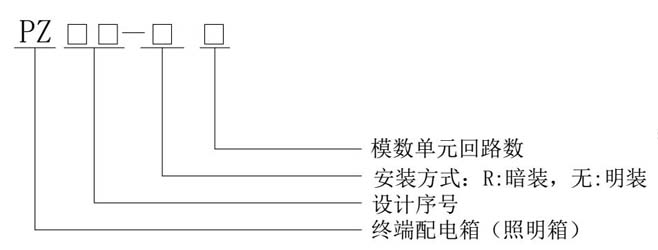

 PZ型终端箱型号说明

三、性能特点

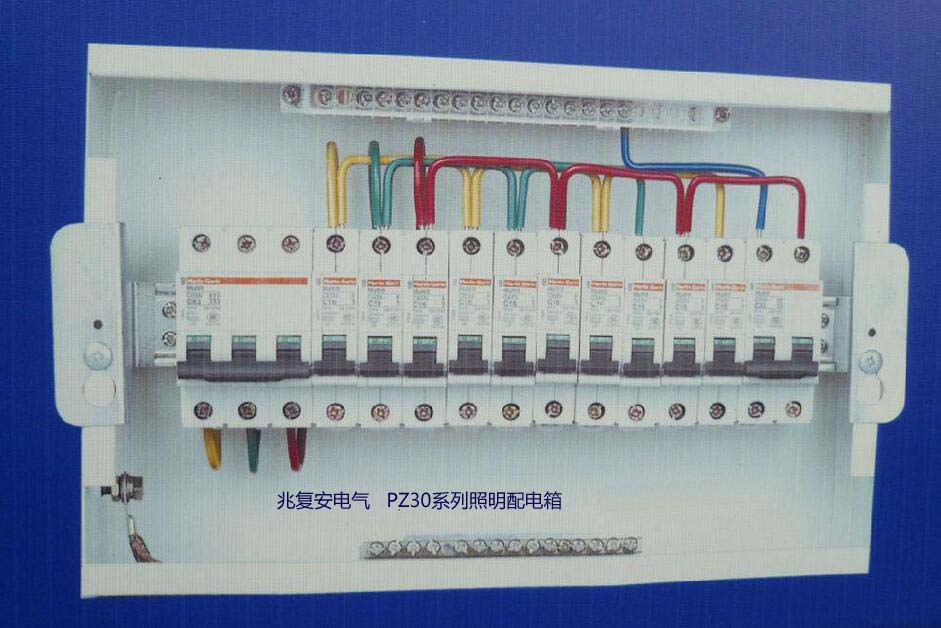

1、结构优势PZ型低压配电箱PZ30系列模数化终端组合式配电箱主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、护线罩和电器开关元件等。 内装电器开关元件全部采用宽度18mm模数的电器,安装于顶帽形轨道上,可根据需要任意组合,安装轨道高低可调节,特别对暗装式 更为方便。拆装迅速方便、开关元件手柄外露,带电及其它部分遮盖于上盖内部,打开门可方便地操作,使用安全可靠,箱体上下、左右及背后均设置进出线孔,便于接线。

2、技术成熟

PZ30系列模数化终端组合式配电箱原理简单,主要组成部分:各种开关元器件、壳体、透明门、上盖、零排、保护接地排、绝缘导线等。

3、安全性能好

产品是户内封闭式配电柜,采用专用型材组装式结构,壳体采用厚度为1.2mm的冷轧钢板,具有重量轻,强度高等特点。塑料小门采用防火树脂材料,能有效防止火势蔓延。内装电器元件均采用宽度为18mm模数的电器,安装于标准导轨上。可根据需要任意组合,拆装方便,开关元件手柄外露,带电部分被遮盖在上盖内部,打开门可方便操作。

4、保护功能多

具有防漏电、触电、短路、过载等多种保护装置。

5、进线方式方便

箱体上下左右及背面均可设置进线敲落孔,方便接线。

6、接地保护可靠

箱门用多股软铜编织线与箱内PE点连接,整个箱体结构形成了连续的接地保护电路。

7、防腐性强,外观美观

箱体表面采用环氧粉末静电喷涂,均匀美观利于防腐,附着力强,质感好,外观给人感觉舒服,内部结构件采用镀锌工艺,具有一定的防腐蚀能力。

4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染
5、无经常性的剧烈振动

五、基本参数

PZ30照明箱1、额定工作电压      AC380VAC220V

2、最大额定工作电流  100A

3、额定绝缘电压      500V

4、频率              50HZ

5、防护等级          IP30

6、短时耐受电流      6KA

六、使用条件

1、环境温度:-15℃~+45℃,24h内平均温度不超过+35℃

2、大气条件:空气清洁,最高温度为+45℃时相对湿度不得超过50%。在较低温度时,允许有较大的相对湿度。例如+20℃时相对湿度为90%。但因考虑到由于温度的变化,有可能会偶然地产生适度的凝露。

3、污染等级:3

4、海拔高度:安装场地的海拔不得超过2000m。

5、应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。

七、外形尺寸

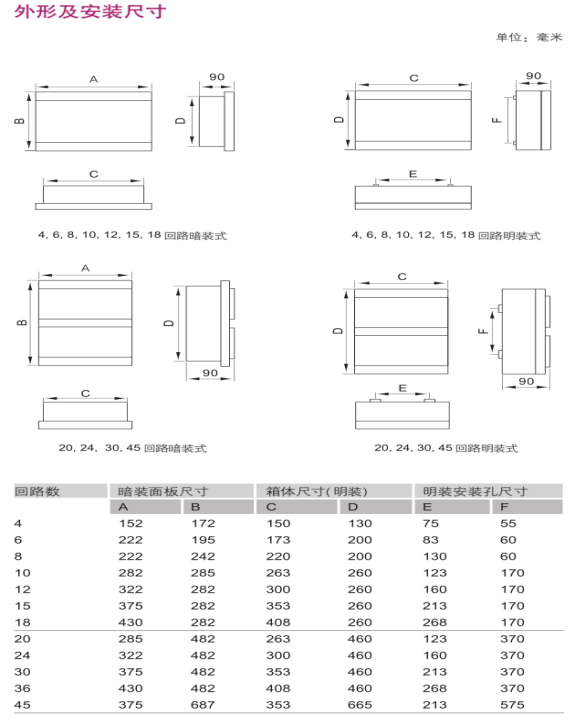

PZ型照明箱尺寸

八、订货须知

   订货时应提供以下资料:

  1、终端箱订货一次原理图

  2、箱内需装元件的型号规格和数量

  3、箱体颜色,材质等等要求
