GCK系列低压抽出式配电柜

产品名称:GCK系列低压抽出式配电柜

产品类型:开关成套类

浏览次数:863次

产品简介: GCK系列低压抽出式配电柜适用于交流50Hz、额定绝缘电压和工作电压为400V、660V,额定电流至6300A及以下三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一.概述:GCK系列低压抽出式配电柜
      GCK系列低压抽出式配电柜是八十年代中期,由天津电气传动研究所牵头,组合国内知名电气企业联合研制,是国内电力系统应用较为广泛的产品之一,该产品在保持了电气性能高于同类产品的基础上,增大了容量和机械强度, 并具有结构先进,外型美观,防护等级高,安全可靠,维护方便等特点;可作为低压成套开关设备的更新换代产品。
     GCK系列低压抽出式配电柜适用于交流50Hz、额定绝缘电压和工作电压为400V、660V,额定电流至6300A及以下三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统配电设备的电能转换、分配及电动机集中控制之用,还可与程序控制器和微处理器组成供配电自动控制系统,可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心来作为发电、输配电、电能转换及电能消耗设备的控制。
二.型号含义:

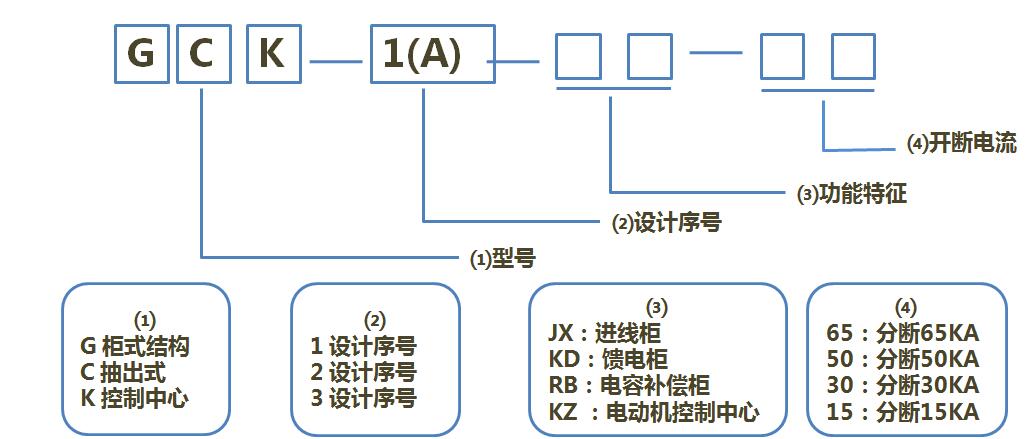

GCK型抽出式配电柜型号说明
三.使用条件;
1.周围空气温度不得超过+40℃, 而且在24h内其平均温度不超过+35℃。
2.周围空气温度的下限为—5℃。
3.户内安装使用,使用地点的海拔高度不得超过2000m。
4.空气清洁,在最高温度为+40℃时,其相对湿度不得超过50%;在较低温度时,允许有较大的相对湿度。例如:+20℃时相对湿度为90%,但考虑到因温度的变化, 有可能会偶尔产生适度的凝露。
5.安装时与垂直面的倾斜度不超过5°。
6.装置适应于以下温度的运输和储存过程:-25℃—+55℃的范围之间,在短时间内(不超过24h)可达70℃,在这些极限温度下装置不应遭受任何不可恢复的损伤,而且在正常的条件下应能正常工作。
7.装置应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。
8.如果上述使用条件不能满足时,用户应与本公司协商解决。

四.技术参数;

名    称 技术参数
符合标准 IEC439-1  GB7251-97  ZBK36001-89
防护等级 符合IEC144和GB4942-85规定的P30,IP40
额定工作电压(V) 交流400
额定绝缘电压(V) 交流400
控制电动机最大容量(KW) 300
机械寿命(次) 50000
水平母线 1600.2000.2500.3150.4000.5000
垂直母线 400.630.800.1000.1250.1600
受电电路 1000.1600.2000.2500.3150.4000 5000
愦电电路最大电流 630
一次接插件 100.160.250.400
二次插件 15
有效值KA/S 30.50.(80)
峰值KA 63.105.(176)
耐受电流(V/min) 2500
分断能力(KA) 30.50.(80)


五.结构特点GCK系列低压抽出式配电柜
1.配电柜的基本骨架为装配式结构,柜架的整个结构,采用自攻螺钉紧固连接而成,加上门、隔板、封板、支架以及母线、抽屉,以及装配各种电流规格电器类产品,最终组合成一台完整的配电柜。
2.配电柜采用模数化设计,将柜体分成三个区,顶部为母线区,前部为电器区,后部为电缆出线区,电器区和电缆区均由钢板隔开,以保证线路正常运行,有效防止各种电气故障的发生与扩大故障范围。
3.按配电柜使用特征,可分为受电柜、PC柜、MCC柜、电容补偿柜。
4.配电柜可设计成固定柜与抽屉柜混合型,也可为全抽屉型,即保留了固定柜的简洁、实用、价廉,又具有抽屉结构的体积小、功能强,易于更换等优点。
5.在不降低防护等级的情况下,配电柜的顶部与上下通风门均有通风系统。
6. 指示仪表、按钮、控制开关和指示灯等成组的装在控制板上,该控制板安装在各自单元的正面,随单元一起插入或抽出。
. 产品介绍

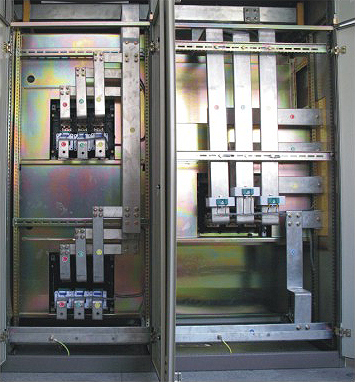

1、GCK柜体
装置为垂直地面安装的自撑式结构, 由带翼的方管型材用连接板、角板和螺栓组装而成,其具有螺栓连接的无焊接结构、设备间隔实现模数化(模数E=20mm)等特点;柜体功能单元小室的隔板和其他安装支件均采用镀锌钝化处理,充分保证了整个柜体导电的连续性,因此具有良好的保护性能。
  装置按用途分为:进线柜、母线联络柜、电容器无功补偿柜和馈电柜、电动机控制柜。外壳的防护等级达到IP30。
  水平母线可根据不同的方案组合形式,装在柜体顶部,垂直母线采用透明聚碳酸酯隔板分隔,既安全又便于观察。功能单元之间装有隔板,后门及顶盖设有通风窗。
 装置的母线系统采用三相四线制、三相五线制,水平母线装于柜顶,N线、PE线既可以装于柜底,也可以装于柜下部。水平母线采用铜母线,机械强度高、散热性好。垂直母线采用聚碳酸脂工程塑料外壳封闭。
2.功能单元
  进线柜主开关选用抽屉式智能框架断路器,它具有结构先进、分断能力高、互换性强的特点,也可根据用户的要求,选用其他性能优越的开关;母联开关柜也采用与进线柜型号相同的主开关。
  电动机控制柜的功能单元采用薄钢板冲压成型组装而成,全部零件均经镀锌钝化处理。抽屉单元的高度模数为200mm,分为1/2单元、1单元、11/2单、2单元、21/2单元、3单元六个尺寸系列。也可根据用户不同要求选用240mm、320mm,400mm、480mm和560mm系列尺寸。
单元回路额定电流630A及以下。每个柜子最多可装9个1单元的抽屉或1 8个1/2单元的抽屉。
  功能单元隔室采用金属隔板隔开。隔室的活门, 随着抽屉的推进和拉出自动打开和封闭,使之在隔室中不能触及垂直母线。GCK系列低压抽出式配电柜
  隔室的门板由主开关的操作机构与抽屉进行机械连锁,主开关在合闸位置时,门板打不开。主开关的操作机构可用一把撬锁锁定在合闸或分闸位置,可安全地进行电器设备的维修。
  功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头。接地插头使抽屉在分离试验连接位置时,保证了保护电路的连续性。
七、注意事项
1、装置为不靠墙安装、正面操作、双面维修的低压配电柜。柜的维修通道及柜门,必须是考核合格的专业人员方可进入或开启进行操作、检查和维护。
2、空气断路器、塑壳断路器经过多次分合,特别是经过短路分合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维护和检修。
3、经过安装和维修后,必须严格检查各隔室之间、功能单元之间的隔离状况,以确保本装置良好的功能分隔性,防止出现故障扩大。
.订货须知
用户在订货时应提供或明确:
1,一次回路方案、单线系统图及主母线规格;
2,二次回路原理图;
3,配电柜排列图,变电所平面图;
4,每个回路电器元件的详细规格参数;
5,配电柜表面颜色;
6,与变压器柜母线连接的方式;
7,当供电系统存在谐波源(如大型整流装置等)时,用户应采取一定的抑制措施或在订货时提出,双方共同协商解决;
